Szczegóły Produktu:
|
| Typ:: | Łożysko igiełkowe | Numer uniwersalny: | LM 25 j.m |
|---|---|---|---|
| Nr OE: | LM 25 j.m | Nazwa produktu: | Do |
| Rozmiar: | 25*40*41mm | Ocena precyzji:: | P4 P5 P6 P2 |
| Waga: | 0,133 kg/szt | Miejsce pochodzenia:: | Chiny |
| High Light: | Łożysko liniowe LM 25 UU,łożysko liniowe P2 |
||

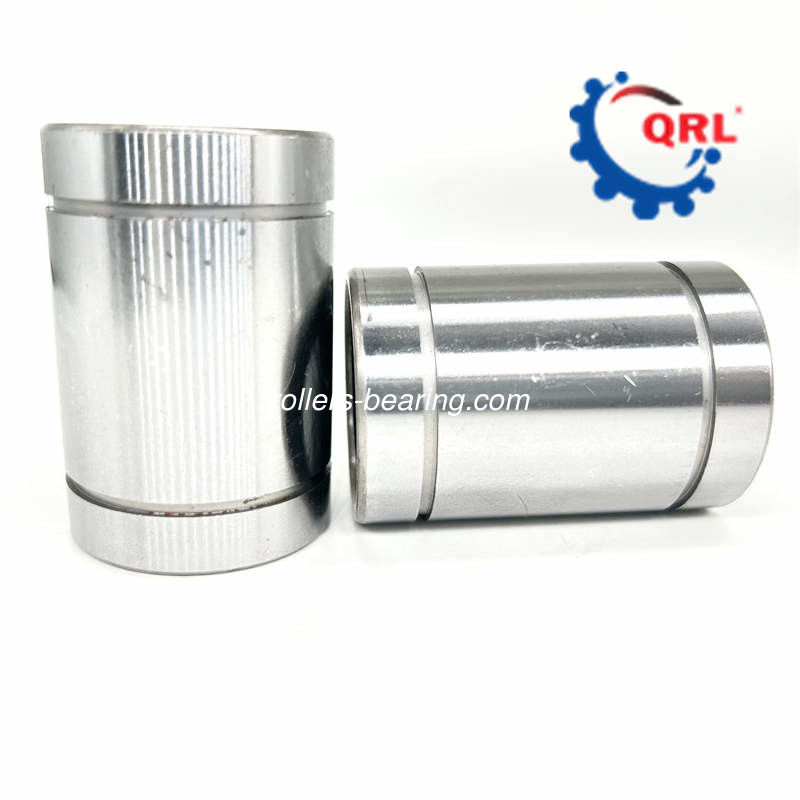

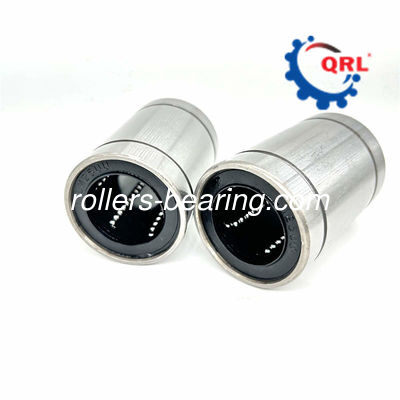

LM 25 UU łożysko 25*40*41mm łożysko liniowe
Specyfikacja łożyska liniowego
Specyfikacja produktu:
Łożysko liniowe Opis
Łożysko o ruchu liniowym lub prowadnica liniowa to łożysko zaprojektowane w celu zapewnienia swobodnego ruchu w jednym kierunku.Istnieje wiele różnych typów łożysk ruchu liniowego.Zmotoryzowane prowadnice liniowe, takie jak prowadnice maszynowe, stoły XY, stoły rolkowe i niektóre prowadnice typu jaskółczy ogon, są łożyskami poruszanymi przez mechanizmy napędowe.
Zewnętrzny pierścień ciągnionego łożyska igiełkowego jest dziurkowany blachą stalową.Ma małą wysokość przekroju i dużą nośność i nadaje się do ekonomicznej produkcji masowej.
Pasowanie ciasne między pierścieniem zewnętrznym a obudową łożyska jest stosowane w tego rodzaju łożysku igiełkowym bez osiowego urządzenia mocującego.Nawet w warunkach dużego obciążenia w pełni zachowuje funkcję łożyska.Ponadto, dzięki dużej pojemności magazynowania smaru, nie ma potrzeby dodawania smaru do długotrwałej pracy.
Ponieważ jeden koniec łożyska zamkniętego jest uszczelniony, nadaje się do końca wału z łożyskiem o małej osiowej sile ślizgowej.
Model HK, TA, TLA, miseczka otwarta.łożyska igiełkowe z ustalaczem,
Łożysko igiełkowe o zamkniętej końcówce, model BK, z ustalaczem,
Model SCE, BA, J, JH, łożyska igiełkowe ciągnione (seria calowa).
Łożysko linioweNumer
| Numer części | D | D | Ł | B | W | Obwody | C | Współ | Waga (g) |
| LM 8 UU | 8 | 15 | 24 | 17,5 | 1.1 | 4 | 27 | 41 | 16 |
| LM 10 j.m | 10 | 19 | 29 | 22 | 1.3 | 4 | 38 | 56 | 30 |
| LM 12 UU | 12 | 21 | 30 | 23 | 1.3 | 4 | 42 | 61 | 32 |
| LM 13 UU | 13 | 23 | 32 | 23 | 1.3 | 4 | 52 | 79 | 43 |
| LM 16 UU | 16 | 28 | 37 | 26,5 | 1.6 | 5 | 79 | 120 | 69 |
| LM 20 j.m | 20 | 32 | 42 | 30,5 | 1.6 | 5 | 88 | 140 | 87 |
| LM 25 j.m | 25 | 40 | 59 | 41 | 1,85 | 6 | 100 | 160 | 220 |
| LM 30 j.m | 30 | 45 | 64 | 44,5 | 1,85 | 6 | 160 | 280 | 250 |
| LM 40 j.m | 40 | 60 | 80 | 60,5 | 2.1 | 6 | 220 | 410 | 585 |
| LM 50 j.m | 50 | 80 | 100 | 74 | 2.6 | 6 | 390 | 810 | 1580 |
| LM 60 j.m | 60 | 90 | 110 | 85 | 3.15 | 6 | 480 | 1020 | 2000 |
Łożysko linioweDostawa
W zależności od różnych zastosowań można wybrać łożyska bez pierścienia wewnętrznego lub elementów igiełkowych i koszyków.W tym czasie powierzchnia czopu i powierzchnia otworu skorupy pasujące do łożyska są bezpośrednio wykorzystywane jako wewnętrzne i zewnętrzne powierzchnie toczne łożyska, aby zapewnić nośność i wydajność pracy. Tak samo jak łożysko z pierścieniem, twardość, dokładność obróbki i jakość powierzchni powierzchni bieżni wału lub otworu w obudowie powinna być podobna do bieżni pierścienia łożyska.Ten rodzaj łożyska może przenosić tylko obciążenie promieniowe.
