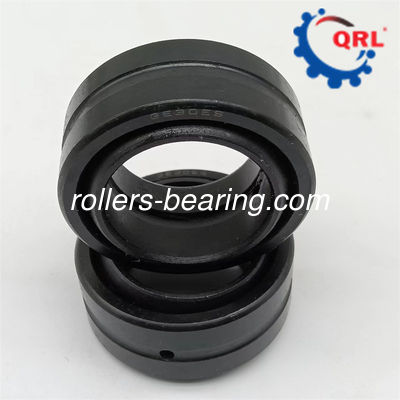

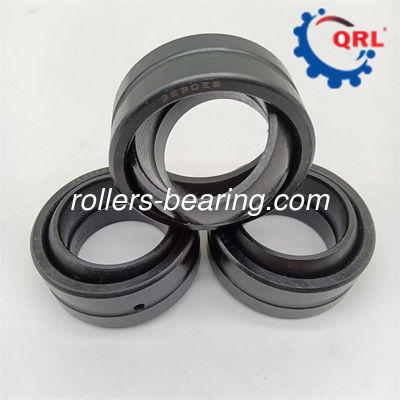

Szczegóły Produktu:
|
| Rodzaj:: | Sferyczne łożysko ślizgowe | Numer uniwersalny: | GE30ES |
|---|---|---|---|
| Nazwa produktu: | Do produkcji samochodów | Wielkość: | 30x47x22mm |
| Ocena precyzji:: | P4 P5 P6 P2 | Waga: | 0,113 kg/szt |
| Miejsce pochodzenia:: | Chiny | Ograniczenie prędkości: | 9000 obr./min |
| High Light: | Ciężkie łożyska kuliste,GE30ES Sferyczne łożyska płaskie |
||
| Przedział zewnętrzny mm | 42 |
| Tolerancja średnicy zewnętrznej | - 0.011 |
| Szerokość kuli mm | 20 |
| Tolerancja szerokości kuli | - 0.12 |
| Szerokość pasa mm | 16 |
| Tolerancja szerokości rasy | - 0.24 |
| Średnica kuli mm | 35.5 |
| Kąt nachylenia | 7 ̊ |
Sferyczna płaszczyzna Opis
łożyska kuliste to ciężkie łożyska przesuwne, które są bardzo odporne na obciążenia uderzeniowe i najlepiej nadają się do oscylującej sekcji przy powolnych, ciężkich obciążeniach.
| Rodzaj łożyska | Wymiary/mm | α/(°)≈ | ||||||||||||
| GE...E typ. | GE...ES | GE...DS | GE...C. | GE...ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | Pozostałe | GE...ES-2RS typ |
| GE4E | - Co się stało? | - Co się stało? | GE4C | - Co się stało? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Co się stało? |
| GE5E | - Co się stało? | GE5DS | GE5C | - Co się stało? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Co się stało? |
| GE6E | - Co się stało? | GE6DS | GE6C | - Co się stało? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Co się stało? |
| GE8E | - Co się stało? | GESDS | GE8C | - Co się stało? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Co się stało? |
| GE10E | - Co się stało? | GE10DS | GE10C | - Co się stało? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Co się stało? |
| GE12E | - Co się stało? | GE12DS | GE12C | - Co się stało? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Co się stało? |
| - Co się stało? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Co się stało? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Co się stało? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Co się stało? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Co się stało? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Co się stało? | GE35ES | GE35DS | - Co się stało? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Co się stało? | GE40ES | GE40DS | - Co się stało? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Co się stało? | GE45ES | GE45DS | - Co się stało? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Co się stało? | GE50ES | GE50DS | - Co się stało? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Co się stało? | GE55ES | GE55DS | - Co się stało? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Co się stało? |
| - Co się stało? | GE60ES | GE60DS | - Co się stało? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Co się stało? | GE70ES | GE70DS | - Co się stało? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE80ES | GE80DS | - Co się stało? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE90ES | GE90DS | - Co się stało? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Co się stało? | GE100ES | GE100DS | - Co się stało? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Co się stało? | GE110ES | GE110DS | - Co się stało? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE120ES | GE120DS | - Co się stało? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE140ES | GE140DS | - Co się stało? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Co się stało? | GE160ES | GE160DS | - Co się stało? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Co się stało? | GE180ES | GE180DS | - Co się stało? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Co się stało? | GE200ES | GE200DS | - Co się stało? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Sferyczna płaszczyznaDostawa
Zgodnie z różnymi zastosowaniami można wybrać łożyska bez pierścienia wewnętrznego lub rolki igłowej i elementów klatki. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, twardość, dokładność obróbki i jakość powierzchni powierzchni szlaku biegów wału lub otworu obudowy powinny być podobne do szlaku biegów pierścienia łożyska.Ten rodzaj łożyska może wytrzymać tylko radialne obciążenie.
