Szczegóły Produktu:
|
| Rodzaj:: | Sferyczne łożysko ślizgowe | Numer uniwersalny: | GE25ES |
|---|---|---|---|

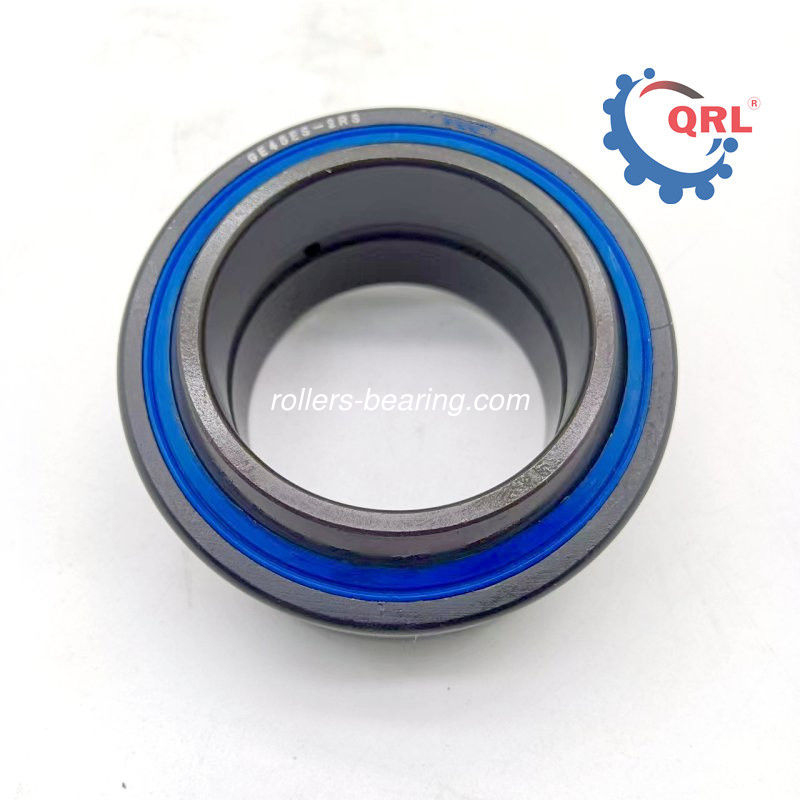

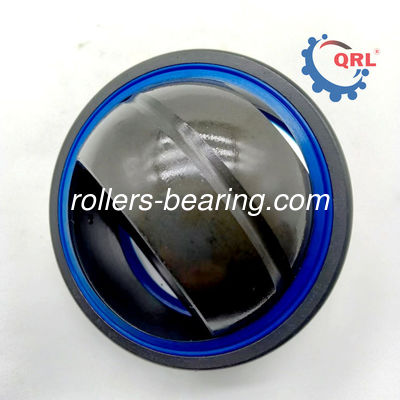

| OE NIE.: | GE 45 ES-2RS | Nazwa produktu: | Do produkcji samochodów |
| Wielkość: | 45x68x32 mm | Ocena precyzji:: | P4 P5 P6 P2 |
| Waga: | 0,31 kg/szt | Miejsce pochodzenia:: | Chiny |
| Podkreślić: | 45x68x32 łożyska pionowe,łożyska pionowe radialne |
||
| Numer części | GE 45 ES |
| System pomiaru | Metryczny |
| Rodzaj łożyska | Łącznik prosty |
| Rodzaj łożyska prostokąta | Radialne |
| Do kierowania ładunkiem | Połączone prędkości promieniowe i siły napędowe |
| Kształt pierścienia wewnętrznego | Węzeł |
| Kształt pierścienia zewnętrznego | Węzeł |
| Rodzaj pieczęci | Otwarte |
| Bore Dia | 45 mm |
| Bore Dia Tolerance | -0,012 mm do 0 |
| Outer Dia | 68 mm |
| Outer Dia Tolerance | -0,013 mm do 0 |
| Szerokość nominalna | 32 mm |
| Nominalna tolerancja szerokości | -0,12 mm do 0 |
| Szerokość pierścienia zewnętrznego | 25 mm |
| Tolerancja szerokości pierścienia zewnętrznego | -0,3 mm do 0 |
| Kąt nachylenia | 7° |
| Średnica toru biegowego, pierścień wewnętrzny | 60 mm |
Sferyczna płaszczyzna Opis
łożyska kuliste to ciężkie łożyska przesuwne, które są bardzo odporne na obciążenia uderzeniowe i najlepiej nadają się do oscylujących sekcji przy powolnych obciążeniach.
| Rodzaj łożyska | Wymiary/mm | α/(°)≈ | ||||||||||||
| GE...E typ. | GE...ES | GE...DS | GE...C. | GE...ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | Pozostałe | GE...ES-2RS typ |
| GE4E | - Co się stało? | - Co się stało? | GE4C | - Co się stało? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Co się stało? |
| GE5E | - Co się stało? | GE5DS | GE5C | - Co się stało? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Co się stało? |
| GE6E | - Co się stało? | GE6DS | GE6C | - Co się stało? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Co się stało? |
| GE8E | - Co się stało? | GESDS | GE8C | - Co się stało? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Co się stało? |
| GE10E | - Co się stało? | GE10DS | GE10C | - Co się stało? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Co się stało? |
| GE12E | - Co się stało? | GE12DS | GE12C | - Co się stało? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Co się stało? |
| - Co się stało? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Co się stało? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Co się stało? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Co się stało? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Co się stało? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Co się stało? | GE35ES | GE35DS | - Co się stało? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Co się stało? | GE40ES | GE40DS | - Co się stało? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Co się stało? | GE45ES | GE45DS | - Co się stało? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Co się stało? | GE50ES | GE50DS | - Co się stało? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Co się stało? | GE55ES | GE55DS | - Co się stało? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Co się stało? |
| - Co się stało? | GE60ES | GE60DS | - Co się stało? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Co się stało? | GE70ES | GE70DS | - Co się stało? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE80ES | GE80DS | - Co się stało? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE90ES | GE90DS | - Co się stało? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Co się stało? | GE100ES | GE100DS | - Co się stało? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Co się stało? | GE110ES | GE110DS | - Co się stało? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE120ES | GE120DS | - Co się stało? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE140ES | GE140DS | - Co się stało? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Co się stało? | GE160ES | GE160DS | - Co się stało? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Co się stało? | GE180ES | GE180DS | - Co się stało? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Co się stało? | GE200ES | GE200DS | - Co się stało? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Sferyczna płaszczyznaDostawa
Zgodnie z różnymi zastosowaniami można wybrać łożyska bez pierścienia wewnętrznego lub rolki igłowej i elementów klatki. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, twardość, dokładność obróbki i jakość powierzchni powierzchni szlaku biegów wału lub otworu obudowy powinny być podobne do szlaku biegów pierścienia łożyska.Ten rodzaj łożyska może wytrzymać tylko radialne obciążenie.
