Szczegóły Produktu:
|

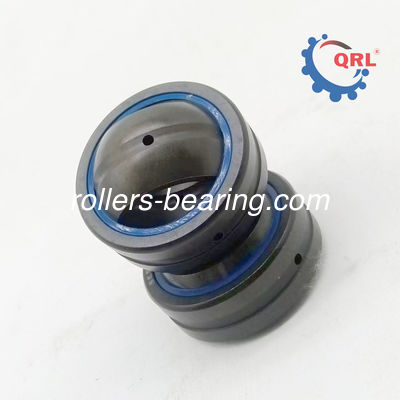

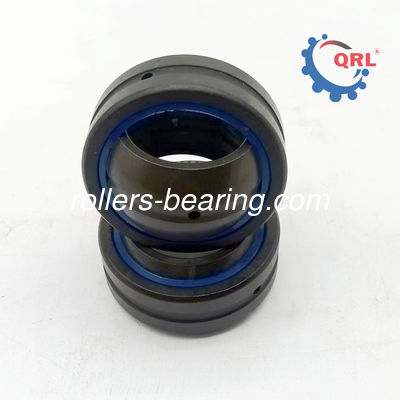

| Rodzaj:: | Sferyczne łożysko ślizgowe | OE NIE.: | GE 20 ES |
|---|---|---|---|
| Wielkość: | 20x35x16 mm | Nazwa produktu: | Maszyny przemysłowe |
| Waga: | 0,4kg/szt | Miejsce pochodzenia:: | Chiny |
| Podkreślić: | Sferyczne łożyska płaskie 20 mm,Światłowe łożyska płaskie 35 mm,pokrywa uszczelniająca przeciwpyłowa |
||
| d | 20 mm | Łóżko o średnicy otworu |
| D | 35 mm | łożyska o średnicy zewnętrznej |
| B | 16 mm | Szerokość Pierścień wewnętrzny |
| Kr | 30.500 N | Podstawowe obciążenie dynamiczne, radialne |
| C0r | 117.000 N | Podstawowe obciążenie statyczne, radialne |
| M | 0,4 kg | Waga |
Sferyczna płaszczyzna Opis
Radialne, kuliste łożyska prostokątne mają pierścień wewnętrzny z kulistą wypukłą powierzchnią zewnętrzną i pierścień zewnętrzny z odpowiednio kulistą, ale wypukłą powierzchnią wewnętrzną.
| Rodzaj łożyska | Wymiary/mm | α/(°)≈ | ||||||||||||
| GE...E typ. | GE...ES | GE...DS | GE...C. | GE...ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | Pozostałe | GE...ES-2RS typ |
| GE4E | - Co się stało? | - Co się stało? | GE4C | - Co się stało? | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Co się stało? |
| GE5E | - Co się stało? | GE5DS | GE5C | - Co się stało? | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Co się stało? |
| GE6E | - Co się stało? | GE6DS | GE6C | - Co się stało? | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Co się stało? |
| GE8E | - Co się stało? | GESDS | GE8C | - Co się stało? | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Co się stało? |
| GE10E | - Co się stało? | GE10DS | GE10C | - Co się stało? | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Co się stało? |
| GE12E | - Co się stało? | GE12DS | GE12C | - Co się stało? | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Co się stało? |
| - Co się stało? | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Co się stało? | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Co się stało? | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Co się stało? | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Co się stało? | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Co się stało? | GE35ES | GE35DS | - Co się stało? | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Co się stało? | GE40ES | GE40DS | - Co się stało? | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Co się stało? | GE45ES | GE45DS | - Co się stało? | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Co się stało? | GE50ES | GE50DS | - Co się stało? | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Co się stało? | GE55ES | GE55DS | - Co się stało? | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Co się stało? |
| - Co się stało? | GE60ES | GE60DS | - Co się stało? | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Co się stało? | GE70ES | GE70DS | - Co się stało? | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE80ES | GE80DS | - Co się stało? | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE90ES | GE90DS | - Co się stało? | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Co się stało? | GE100ES | GE100DS | - Co się stało? | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Co się stało? | GE110ES | GE110DS | - Co się stało? | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE120ES | GE120DS | - Co się stało? | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Co się stało? | GE140ES | GE140DS | - Co się stało? | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Co się stało? | GE160ES | GE160DS | - Co się stało? | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Co się stało? | GE180ES | GE180DS | - Co się stało? | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Co się stało? | GE200ES | GE200DS | - Co się stało? | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Sferyczna płaszczyznaDostawa
Zgodnie z różnymi zastosowaniami można wybrać łożyska bez pierścienia wewnętrznego lub rolki igłowej i elementów klatki. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, twardość, dokładność obróbki i jakość powierzchni szlaku biegów wału lub otworu obudowy powinny być podobne do szlaku biegów pierścienia łożyska.Ten rodzaj łożyska może wytrzymać tylko radialne obciążenie.
